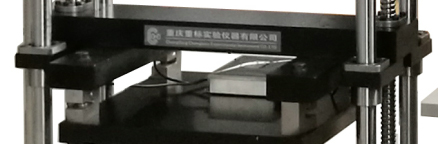

CBW-2TG-1000微机控制管材环刚度试验机

时间:2019/5/6 0:00:00

描述:适用于具有环形横截面的热塑性塑料管材环刚度的测定,也适用于扁平试验、环柔试验。满足PE双壁波纹管、钢带管、缠绕管和各种塑料管材测试标准的要求。另外支持扩展蠕变比率试验功能,用于测定大口径塑料埋地管材,模拟其长期深埋情况下,其环刚度随时间衰减情况。
最大负荷:20KN
负荷精度:0.5%
适用管径:Ø300~Ø1000mm
控制方式:三闭环控制
产品特点:
1、超高刚度框架:
       龙门型超高刚度框架结构,较宽的速度控制范围,密封式垂直轴支架,超高刚性,无间隙滚珠轴承,使仪器精度高,稳定性好。
2、伺服系统:
        采用先进的三闭环交流伺服免维护控制系统,高精度,高可靠性;进口的减速机及滚珠丝杆提高了控制精度及稳定性。采用高速分辨率AD采样电路,保证试验数据峰值不丢失,采用分段线性校正方法保证力值检测部分的高精度,高稳定性。
3、传感器:
      采用多只力值传感器桥接结构,增强了对大管材的抗偏性,降低了传感器的损坏机率。


4、内径测试系统:
      独创的拉线式内径测量系统,无任何中间环节,试样安装方便,测量更直接准确,能准确地测量管材的内径变化。


 5、软件功能:
      控制软件操作直观简便,实现蠕变比率试验曲线绘制、试验过程控制、试验监控、试验数据分析、试验报告打印等功能;采用不等距切割回归算法自动实现标准要求的加载过程,加载成功率高,大大降低了试验难度,长期探索的静力恒载算法保证了加载的快速及恒载稳定,实行标准要求测试数据及标准测试报告。
6、安全保护:
       具有超载、过流、过压和超限保护功能,具有机械、电器、软件等多种安全保护功能使试验操作安全可靠。

符合标准:
标准号
标准名称
ISO    9969-2007
Thermoplastics pipes-Determination of ring stiffness
GB/T 9647-2015
热塑性塑料管材环刚度/环柔度的测定
GB/T 18042-2000
热塑性塑料管材蠕变比率的试验方法
GB/T1040-2006
塑料拉伸测试方法
GB/T9341-2006
塑料弯曲测试方法
技术参数:
最大负荷
20KN
试验机等级
0.5级
负荷分辨率
0.5N
负荷精度
±0.5%
位移分辨率
0.001mm
位移精度
±0.5%
栋梁速度
0.01~200mm/min无级调速
速度精度
±0.5%
适用管材范围
Ø200~Ø1200mm依客户选择
内径测量系统测量范围
Ø300~Ø1200mm
内径测量系统精度
±0.5%
有效试验宽度
400mm
电源
AC220V    50Hz
仪器配置:
序号
配件名称
品牌

序号
配件名称
品牌
1
交流伺服电机
日本松下
5
编码器
日本欧姆隆
2
伺服驱动器
日本松下
6
滚珠丝杆
台湾TBI
3
传感器(2个)
美国传力
7
商务电脑
联想
4
控制系统
重标
8
主机
重标
