CBW-5TG-3000微机控制管材环刚度试验机

时间:2019/5/6 0:00:00

描述:适用于具有环形横截面的热塑性塑料管材环刚度的测定,也适用于扁平试验、环柔试验。满足PE双壁波纹管、钢带管、缠绕管和各种塑料管材测试标准的要求。另外支持扩展蠕变比率试验功能，用于测定大口径塑料埋地管材，模拟其长期深埋情况下，其环刚度随时间衰减情况。
最大负荷：20KN
负荷精度：0.5%
适用管径：Ø200~Ø3000mm
控制方式：三闭环控制

产品特点：
1、超高刚度框架：
       龙门型超高刚度框架结构，较宽的速度控制范围，密封式垂直轴支架，超高刚性，无间隙滚珠轴承，使仪器精度高，稳定性好。
2、伺服系统：
        采用先进的三闭环交流伺服免维护控制系统，高精度，高可靠性；进口的减速机及滚珠丝杆提高了控制精度及稳定性。采用高速分辨率AD采样电路，保证试验数据峰值不丢失，采用分段线性校正方法保证力值检测部分的高精度，高稳定性。

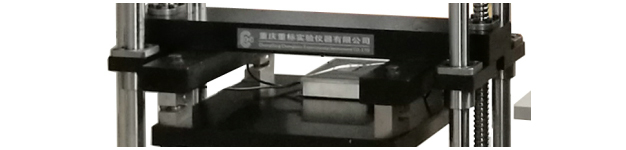

3、传感器：
      采用多只力值传感器桥接结构，增强了对大管材的抗偏性，降低了传感器的损坏机率。

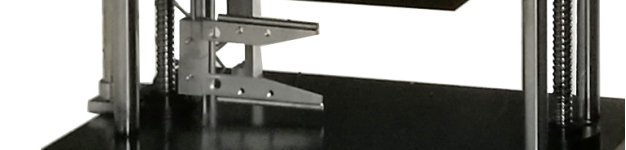

4、内径测试系统：
      独创的拉线式内径测量系统，无任何中间环节，试样安装方便，测量更直接准确，能准确地测量管材的内径变化。

 5、软件功能：
      控制软件操作直观简便，实现蠕变比率试验曲线绘制、试验过程控制、试验监控、试验数据分析、试验报告打印等功能；采用不等距切割回归算法自动实现标准要求的加载过程，加载成功率高，大大降低了试验难度，长期探索的静力恒载算法保证了加载的快速及恒载稳定，实行标准要求测试数据及标准测试报告。
6、安全保护：
       具有超载、过流、过压和超限保护功能，具有机械、电器、软件等多种安全保护功能使试验操作安全可靠。

符合标准：

标准号	标准名称
ISO    9969-2007	Thermoplastics pipes-Determination of ring stiffness
GB/T 9647-2003	热塑性塑料管材环刚度/环柔度的测定
GB/T 18042-2000	热塑性塑料管材蠕变比率的试验方法
GB/T1040-2006	塑料拉伸测试方法
GB/T9341-2006	塑料弯曲测试方法

技术参数：

最大负荷	50KN
试验机等级	0.5级
负荷分辨率	1N
负荷精度	±0.5%
位移分辨率	0.001mm
位移精度	±0.5%
栋梁速度	0.01~200mm/min无级调速
速度精度	±0.5%
适用管材范围	Ø200~Ø3000mm依客户选择
内径测量系统测量范围	Ø300~Ø3000mm
内径测量系统精度	±0.5%
有效试验宽度	600mm
电源	AC220V    50Hz

仪器配置：
